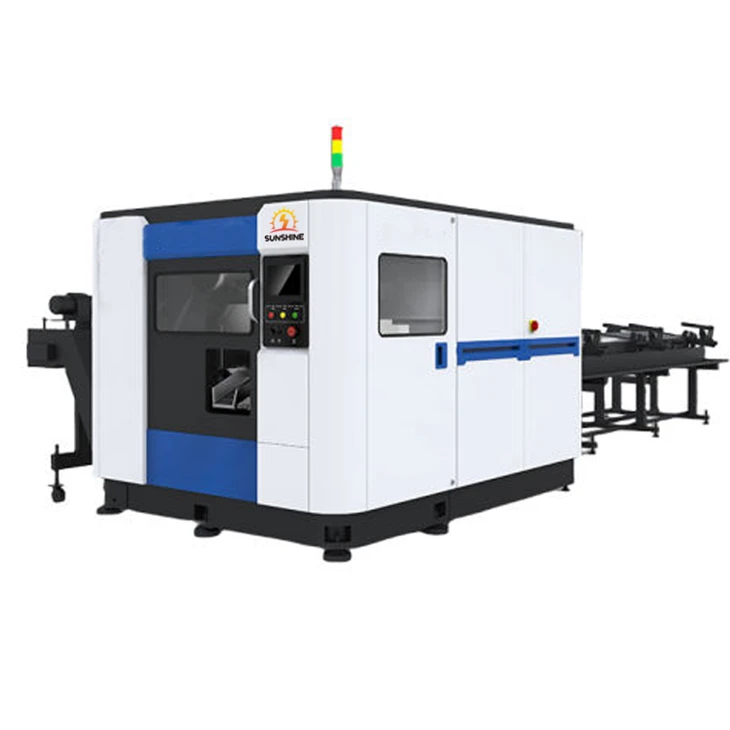

La meilleure scie circulaire automatique pour la coupe du métal
La scie circulaire à commande numérique est un type d'équipement utilisé pour couper des tubes métalliques. En positionnant le matériau sur la table de coupe de la machine, l'outil de coupe tourne automatiquement le long du matériau sous le contrôle du système CNC pour réaliser des coupes précises. La scie circulaire à commande numérique présente les caractéristiques d'une haute précision, d'une grande efficacité et d'un bon plan de coupe.
Paramètres de la scie circulaire CNC
| MODÈLE | XG-75 | XG-90 | XG-120 | XG-150 | XG-180 | XG-200 | XG-230 | PG-260 | |||
| Capacité de coupe | Bar | ● | mm | Φ 285t2.0 | 12-90 | 20-120 | 40 〜150 | 70 〜180 | 80 〜200 | 110-230 | 120〜260 |
| Angle | ■ | mm | 12-58 | 12-70 | 20-85 | 40 〜105 | 70 〜140 | 80 〜150 | 110 〜180 | 120〜220 | |
| Tube rond | ○ | mm | 12-75 | 12-90 | 20-120 | 40 〜150 | 70 〜180 | 80 〜200 | 110 〜230 | 120〜260 | |
| Tube carré | □ | mm | 12-58 | 12-70 | 20-85 | 40 〜105 | 70 〜140 | 80 〜150 | 110 〜180 | 120〜220 | |
| Broche de tête | Utilisation d'une lame de scie circulaire super dure TCT | mm | Φ285t2.0 | Φ315t2.25 | Φ380t2.6 | Φ 460t2.7 | Φ 520t3.0 | Φ 630t3.4 | Φ 700t3.8 | Φ 750/840t4.0 | |
| Moteur à broche | kW | 11 | 11 | 11/15 | 15 | 22 | 30 | 30 | 30/37/45 | ||
| Vitesse de rotation de la broche | tr/min | 30-150 | 30-150 | 20-120 | 20 〜120 | 20 〜100 | 20 〜80 | 20 〜80 | 15 〜80 | ||
| Mode d'alimentation coupé | Servomoteur à courant alternatif + vis à billes à entraînement oscillant en L | ||||||||||
| Mode de serrage principal | Hydraulique l un jeu pour le serrage vertical et un jeu pour le serrage horizontal | ||||||||||
| Dispositif d'élimination des débris de lame de scie | Brosse métallique ronde passive I Brosse métallique ronde active (en option) | ||||||||||
| Dispositif de compensation du jeu des engrenages | Frein à poudre magnétique à arbre traversant | ||||||||||
| Pince d'alimentation | Mode de conduite d'alimentation | Servomoteur AC + vis à billes I swing feedAC | |||||||||
| Mode pince d'alimentation | Serrage hydraulique horizontal I | ||||||||||
| Longueur de retrait du matériau à l'avant | mm | 10~99 (aucune tête de coupe n'est facultative) | |||||||||
| Longueur résiduelle de l'extrémité arrière | mm | 65+ | 75+ | 75+ | 85+ | 120+ | 120+ | 145+ | 145+ | ||
| ne suffit pas à couper une pièce | |||||||||||
| Longueur d'alimentation unique | mm | 10-800 | 10-800 | 10-800 | 10-800 | 10-800 | 10-800 | 10-800 | 10-800 | ||
| Dispositif d'alimentation | Longueur d'alimentation autorisée | mm | 3000-6000 | ||||||||
| Mode d'alimentation | Levage hydraulique pré-établi | ||||||||||
| Entraînement hydraulique | Type de pompe hydraulique | Pompe à piston à cylindrée variable | |||||||||
| Moteur d'entraînement hydraulique | kW | 2.25(4P) | 2.25(4P) | 3.75(4P) | 3.75(4P) | 3.75(4P) | 5.5(4P) | 5.5(4P) | 5.5(4P) | ||
| Pression nominale du système hydraulique | MPA | 7 | |||||||||
| Capacité d'huile hydraulique | L | 70 | 90 | 110 | 120 | 120 | 120 | 120 | 160 | ||
| Taille et poids | Poids (machine + rack) | Kg | 5100 | 5250 | 6000 | 6700 | 7000 | 9800 | 9800 | 12600 | |
| taille | mm |
7500×2900 ×2100 |
7500×2900 ×2100 |
7700×3200 ×2250 |
7700×3400 ×2250 |
7700x3400 x2250 |
8300x3850 x2570 |
8300x3850 x2570 |
8300x4150 x2570 |
||
| Autres normes équipement |
Dispositif anti-vibratoire pour la déflexion de la lame de scie | Bloc parallèle en carbure de tungstène | |||||||||
| Distributeur | Pneumatique alternatif | ||||||||||
| Système de lubrification centralisée automatique à la graisse | Calendrier et approvisionnement quantitatif forcé en pétrole | ||||||||||
| Système de micro-lubrification des outils MQLMQL | Alimentation en huile intermittente quasi sèche | ||||||||||
| Convoyeur à copeaux | Cadène à plaque l fonctionnement continu ou intermittent | ||||||||||
| Feux de travail | Led l étanche à l'eau et à la poussière | ||||||||||
| Boîtier de commande électrique échangeur de chaleur | Système d'échange de chaleur fermé à haut rendement | ||||||||||
| périphériques optionnels | Machine centrifuge de récupération de brouillard d'huile | Filtration à plusieurs étages, économie d'énergie et protection de l'environnement | |||||||||
| Chargeur de grappes | Alimentation en paquets entiers, coupe de matériaux longs préférée | ||||||||||
| Troisième pince | Longueur de ferraille 20+ (n'est pas suffisante pour couper une pièce) | ||||||||||
| brosse métallique | Élimination active des copeaux | ||||||||||
| Dispositif de réception de matériaux longs (dispositif de déchargement) | Sélection flexible de différentes manières, peut être équipé d'un code de déchargement de robot | ||||||||||
Avantages de la scie circulaire à métaux entièrement automatique
Haute efficacité
peut réaliser de gros lots de travaux de découpe en moins de temps
Haute précision
peut réaliser une coupe de haute précision, garantissant la qualité et les exigences de processus de la pièce coupée
Fonctionnement entièrement automatique
opération simple, aucune compétence particulière n'est requise pour terminer l'opération
Faible consommation d'énergie
adopte une technologie de contrôle d'économie d'énergie avancée, avec une faible consommation d'énergie
Principe de fonctionnement d'une scie circulaire à métaux entièrement automatique
La scie circulaire à métaux entièrement automatique est principalement composée d'un cadre de scie circulaire, d'un dispositif de serrage, d'une tête de coupe, d'un système de contrôle électronique et d'un système d'élimination des copeaux. Le cadre de la scie circulaire est la structure principale utilisée pour soutenir et positionner la pièce, le dispositif de serrage est utilisé pour serrer de manière stable la pièce afin de garantir la précision de la coupe et les exigences du processus, la tête de coupe est responsable des opérations de coupe, le système de contrôle électronique est responsable du contrôle du fonctionnement de l'ensemble de l'équipement et le système d'élimination des copeaux est utilisé pour éliminer les déchets et débris générés pendant la coupe.
haute qualité
Équipement de pointe
Equipe professionnelle
Solution unique
Système de contrôle électronique
Le système de contrôle électronique est l'élément central de la scie circulaire à métaux entièrement automatique, et ses principales fonctions comprennent :
1. Contrôler le démarrage et l’arrêt, la vitesse, l’avance, l’arrêt et les autres opérations de l’équipement ;
2. Protéger l'équipement et arrêter l'équipement en cas de coupure anormale ou d'autres défauts afin d'éviter d'endommager l'équipement et le personnel ;
3. Réglez les paramètres de coupe correspondants en fonction du matériau de la pièce et des exigences de coupe.
Processus de coupe d'une scie circulaire à métaux entièrement automatique
Le processus de coupe est le travail principal de la scie circulaire à métaux entièrement automatique, et son processus principal est le suivant :
1. Placez la pièce à couper sur le dispositif de serrage et serrez-la en place en serrant des boulons ou des pinces pneumatiques ;
2. Définissez les paramètres de coupe, notamment la vitesse de rotation, la vitesse d'avance, la profondeur de coupe, etc.
3. Démarrez le système de contrôle électronique et transmettez le signal de commande à la tête de coupe pour commencer à couper la pièce ;
4. Pendant le processus de coupe, la pièce est serrée sur le dispositif de serrage et se déplace vers l'avant avec l'axe d'alimentation, et la tête de coupe se déplace le long du contour de la pièce pour terminer la coupe ;
5. Lors de la coupe jusqu'à l'extrémité de la pièce, le dispositif de serrage se relâche automatiquement et la tête de coupe revient au point de départ pour terminer la coupe.
Précautions à prendre pour les machines de découpe à scie circulaire entièrement automatiques
1. Évitez d'utiliser des tranches endommagées : si les tranches sont endommagées ou rayées, cela affectera la qualité de traitement de la pièce.
2. Évitez le sur-traitement : un sur-traitement usera la lame et réduira l'efficacité de la production.
3. Remplacez régulièrement les tranches : Remplacez régulièrement les tranches pour éviter une qualité de coupe réduite et des accidents dangereux.
4. Entretenez régulièrement la machine : Vérifiez régulièrement les différentes pièces de la machine pour éviter les dommages et les accidents.
5. Ne touchez pas la lame avec vos mains : ne vous approchez pas de la lame avant de démarrer la machine et pendant le fonctionnement, et ne la touchez pas avec vos mains pour éviter tout danger.
